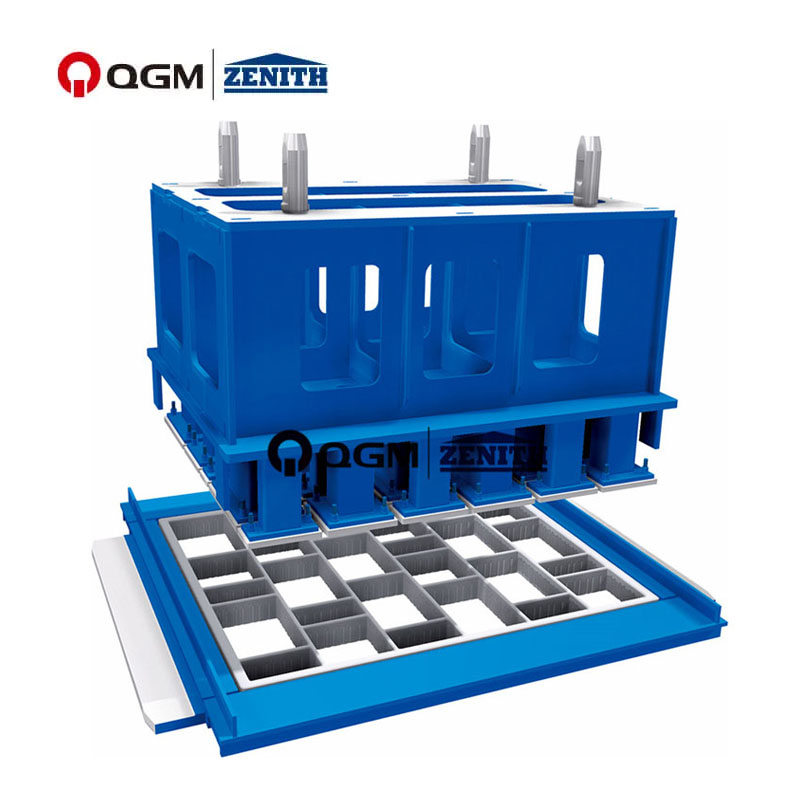

Khuôn đá lát nền

A) THIẾT KẾ KHUÔN NGỪA CẮT

Độ dày web hẹp khả thi

Khai thác tối ưu khuôn

Độ hở của đế tem phụ thuộc máy 0,2 – 0,5 mm

Tường bên đối diện khả thi

Không cần rãnh giữ

Thiết kế điển hình cho máy sản xuất nhiều lớp

Thiết kế tờ rút tiền tùy chọn

Bằng cách số hóa thiết kế bề mặt tự do có thể thực hiện được

Thiết kế giày tem chịu nhiệt khả thi

B) THIẾT KẾ KHUÔN MẪU

Áp dụng cho tất cả các đường viền và hình học

Dung sai trong hộp khuôn dưới +/- 0,3 mm

Độ hở của đế tem phụ thuộc máy 0,2 – 0,5 mm

Các bức tường bên thẳng đứng, góc cạnh và mịn màng chính xác

Dễ dàng tháo khuôn

Độ chính xác cao của sự phù hợp

Người giữ không gian trong tất cả các thiết kế có thể khả thi

Thiết kế tờ rút tiền tùy chọn

Bằng cách số hóa thiết kế bề mặt tự do có thể thực hiện được

Thiết kế giày tem chịu nhiệt khả thi

Bảo vệ chống mài mòn cho tất cả các khuôn mặt đường như sau:

A) TAN HÓA (62-68 HRC)

Hộp khuôn và tem giầy được làm cứng (62-68 HRC)

Độ cứng thâm nhập tối thiểu. 1,2mm

B) NITRAT (62-68 HRC)

Hộp khuôn và tem giày nitrat hóa (62-68 HRC)

Độ cứng thâm nhập tối thiểu. 0,4mm

Hầu như không có bất kỳ ứng suất bên trong nào so với các khuôn được xử lý bằng phương pháp cacbon hóa

Đề xuất cho độ dày web nhỏ

Độ chính xác đường viền cao hơn so với các khuôn được xử lý bằng phương pháp cacbon hóa

Theo yêu cầu của khách hàng, khuôn mẫu của chúng tôi có thể được thiết kế và sản xuất theo phương pháp khóa ren hàn hoặc vít mô-đun.
